Hvilke materialer og belægningsteknologier bruges almindeligvis i OMTD-filmfremstilling?

Optoelectronic Mapping Transparent Display (OMTD) film repræsenterer et gennembrud inden for transparent skærmteknologi, der kombinerer optisk klarhed med præcis elektronisk ydeevne. Dens struktur og sammensætning er resultatet af avanceret materialeteknik og belægningsprocesser designet til at opnå både høj gennemsigtighed og pålidelig ledningsevne. At forstå materialerne og belægningsteknologierne bag OMTD-film hjælper med at forklare, hvorfor den er blevet en vigtig komponent i transparente skærme, heads-up-skærme og næste generations smarte vinduer.

1. Basissubstratmaterialer

Grundlaget for OMTD film består typisk af højgennemsigtige polymersubstrater der giver både mekanisk stabilitet og optisk klarhed. Fælles materialer omfatter:

• Polyethylenterephthalat (PET): Tilbyder fremragende optisk transmittans, fleksibilitet og omkostningseffektivitet. Det er meget udbredt i fleksible skærmapplikationer.
• Polycarbonat (PC): Kendt for høj slagfasthed og god dimensionsstabilitet, bruges PC-substrater ofte, når mekanisk holdbarhed er kritisk.
• Polyimid (PI): Velegnet til højtemperaturapplikationer og fleksibel elektronik på grund af dens termiske stabilitet og bøjningsudholdenhed.
• Glasunderlag: Til stive skærme giver ultratyndt glas overlegen optisk fladhed og minimal forvrængning.

Disse substrater danner den strukturelle base, hvorpå de optoelektroniske lag er aflejret.

2. Ledende lagmaterialer

Det ledende lag er den funktionelle kerne i OMTD-film, hvilket muliggør elektrisk strømflow uden at gå på kompromis med gennemsigtigheden. Der anvendes flere avancerede materialer afhængigt af designkravene:

• Indiumtinoxid (ITO): Et veletableret transparent ledende oxid med fremragende ledningsevne og optisk ydeevne, selvom det har begrænsninger i fleksibilitet og omkostninger.
• Sølv nanotråde (AgNW'er): Giver overlegen fleksibilitet og lav arkmodstand, hvilket gør dem velegnede til bøjelige transparente film.
• Grafen: Tilbyder høj elektrisk ledningsevne, mekanisk styrke og gennemsigtighed med stigende interesse som næste generations ledende lagmateriale.
• Metal mesh: Sammensat af mikroskopiske metalliske gitre (ofte sølv, kobber eller nikkel) opnår metalnetbelægninger meget lav modstand, samtidig med at høj optisk transmittans opretholdes.
• Ledende polymerer (f.eks. PEDOT:PSS): Anvendes til fleksible applikationer, balancerer ledende polymerer gennemsigtighed, fleksibilitet og bearbejdelighed.

Valget af ledende materiale afhænger af anvendelsesbehov, omkostninger og den ønskede balance mellem ledningsevne og optisk ydeevne.

3. Optiske belægningsteknologier

For at forbedre den visuelle kvalitet inkorporerer OMTD-film ofte optiske belægninger, der styrer lysrefleksion, transmission og farveensartethed. Almindelige optiske belægninger omfatter:

• Anti-reflekterende (AR) belægninger: Minimer blænding og refleksionstab for at forbedre skærmens klarhed.
• Højbrydningsindekslag: Bruges til at styre lysets vej og reducere spredning, hvilket forbedrer den generelle lysstyrke og farvekontrasten.
• Optiske kompensationslag: Balancer dobbeltbrydning eller vinkelfarveskift i skærme, hvilket sikrer ensartet farveydelse.

Disse belægninger påføres typisk ved hjælp af præcisionsmetoder for tyndfilmsdeponering såsom sputtering, fordampning eller kemisk dampaflejring.

4. Funktionelle lagbelægninger

Ud over optiske og ledende lag inkluderer OMTD-film ofte funktionelle belægninger for forbedret holdbarhed og ydeevne:

• Hårde belægninger: Øg overfladens hårdhed og modstandsdygtighed over for ridser, især til udendørs- eller bilapplikationer.
• Hydrofobe og oleofobiske belægninger: Afvis fugt, olie og fingeraftryk for at bevare klar synlighed.
• UV og infrarøde (IR) filtrerende lag: Beskyt filmen og den underliggende elektronik mod ultraviolet nedbrydning og kontroller termisk stråling.
• Adhæsionsfremmere og bufferlag: Forbedre bindingen mellem forskellige materialelag og forhindre delaminering under mekanisk belastning.

5. Belægnings- og aflejringsprocesser

Ydeevnen af OMTD-film er meget afhængig af præcisionen af dens belægningsteknologier. De anvendte avancerede fremstillingsprocesser omfatter:

• Magnetronforstøvning: En fysisk dampaflejringsteknik til at skabe ensartede ledende eller optiske belægninger med høj vedhæftningsstyrke.
• Atomic Layer Deposition (ALD): Tillader præcis kontrol af filmtykkelse og sammensætning på atomniveau, brugt til ultratynde funktionelle belægninger.
• Roll-to-Roll (R2R) belægning: Muliggør højvolumen, kontinuerlig produktion af fleksible OMTD-film med ensartet kvalitet.
• Inkjet eller spraycoating: Anvendes til at mønstre ledende materialer som sølv nanotråde eller polymerer på fleksible underlag.

Hver proces vælges baseret på målapplikationen, omkostningsstrukturen og den nødvendige materialeydelse.

6. Integration og anvendelse

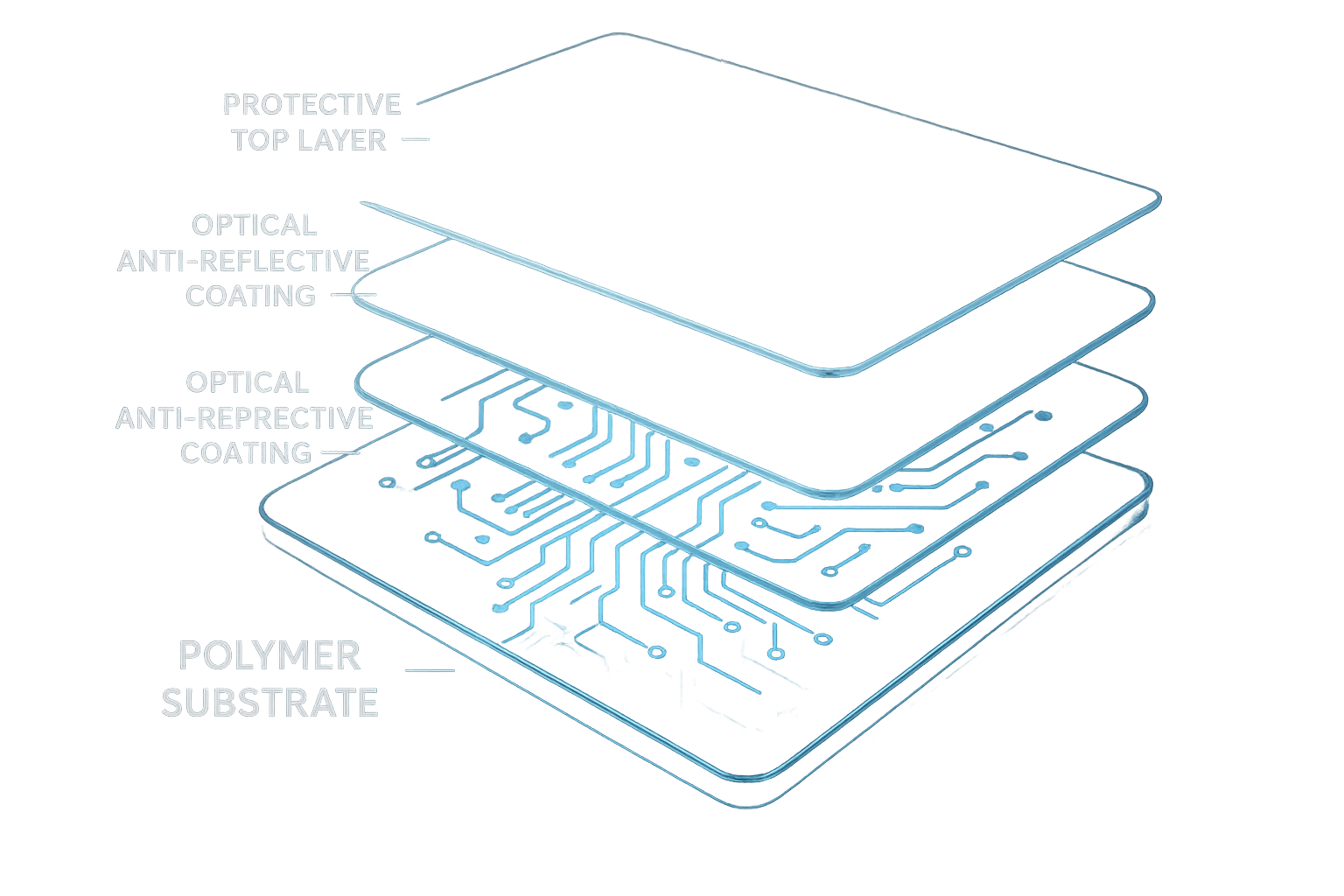

Efter belægning integreres de forskellige lag i en komposit OMTD-film, der tilbyder begge dele optisk gennemsigtighed og elektronisk kortlægningsfunktionalitet . Denne integrerede struktur kan tilpasses til forskellige applikationer såsom gennemsigtige OLED-paneler, augmented reality-skærme, køretøjers HUD-systemer eller smart detailskiltning.

Kombinationen af avanceret materialevidenskab og præcis belægningsteknik sikrer, at OMTD-film opretholder høj optisk transmittans (ofte over 90%), lav overflademodstand og robust miljøstabilitet - nøglefaktorer i transparent skærmydeevne.

Sammenfattende , OMTD filmfremstilling er afhængig af en synergistisk blanding af transparente polymer- eller glassubstrater , ledende materialer som ITO, sølv nanotråde eller grafen og optiske og beskyttende belægninger anvendt gennem avancerede deponeringsteknikker. Efterhånden som forskningen fortsætter, forventes forbedringer i materialefleksibilitet, ledningsevne og miljømæssig udholdenhed at udvide rækken af ​​OMTD-filmapplikationer på tværs af næste generations display- og optoelektroniske teknologier.
